导读：本文是由xjh网友投稿，经过编辑发布关于"曝苹果A20芯片采用台积电2nm工艺 苹果A20芯片性能将有哪些提升"的内容介绍。

 曝苹果A20芯片采用台积电2nm工艺 苹果A20芯片性能将有哪些提升苹果A20芯片的诞生标志着移动处理器技术的又一次革命性跨越。据产业链分析师Jeff Pu最新报告披露,这款将于2026年搭载于iPhone 18 Pro系列及折叠屏机型iPhone 18 Fold的芯片,首次采用台积电2纳米工艺(N2节点),并引入晶圆级多芯片封装技术(WMCM),在性能、能效与架构设计上实现三重突破。

 工艺跃进:2纳米制程的物理革命

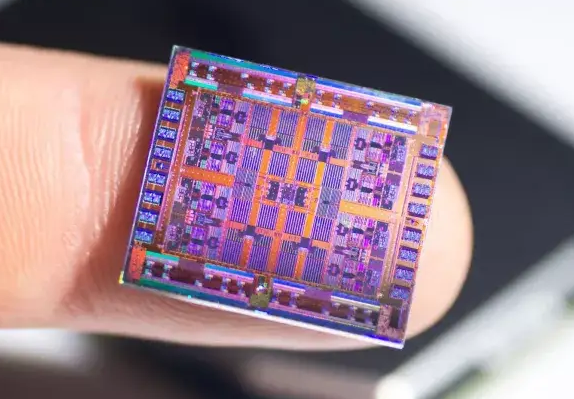

 台积电2纳米工艺摒弃沿用十年的鳍式场效应晶体管(FinFET),转向全环绕栅极纳米片架构(GAAFET)。这一变革使晶体管沟道被栅极全方位包裹,电流控制精度提升至量子级别。相较于前代A19芯片采用的第三代3纳米工艺(N3P),2纳米工艺的晶体管密度增加15%,同等功耗下性能提升15%,同等性能下功耗骤降30%。更精密的制程还融合了多项创新:第三代偶极子集成技术使N型/P型纳米片晶体管开关速度提升70%-110%;全新金属导线层将电阻降低20%;超高性能电容则助力高频计算场景。这些技术协同作用,让A20芯片在运行大型AI模型时,既能维持爆发性算力,又可避免电池电量断崖式下跌。曝苹果A20芯片采用台积电2nm工艺 苹果A20芯片性能将有哪些提升

 架构重构:内存与计算的深度融合

 A20芯片最颠覆性的革新在于内存架构重构。通过台积电WMCM封装技术,RAM首次与CPU、GPU及神经网络引擎集成于同一晶圆,彻底取代传统分离式设计。这种"三明治"结构带来三重增益:数据在计算单元与内存间的传输路径缩短至纳米级,延迟降低40%以上,特别在实时图像渲染任务中可感知流畅度跃升;集成化设计减少硅中介层的热阻屏障,散热效率提升20%,持续高性能运行时芯片表面温度降低5-8摄氏度;封装面积缩减15%,为折叠屏机型腾出宝贵空间,可容纳更大电池或新型传感器。这种设计哲学呼应了未来移动设备"强算力+长续航+轻量化"的核心诉求。

 体验蜕变:从参数到感知的跨越

 用户可感知的性能提升将体现在三大场景。日常使用中,能效优化使视频播放续航延长10%-15%,社交媒体滚动功耗降低25%;重度游戏场景下,GPU峰值性能提升15%的同时,帧率波动减少50%,配合散热改进实现持久满血输出;AI体验革新更为显著,神经网络引擎借力内存直连架构,图像生成速度提升3倍,实时翻译延迟降至0.2秒内。值得注意的是,这些进步建立在苹果对芯片成本的精准把控上——台积电2纳米晶圆单价虽高达3万美元,但WMCM技术提升的良率与面积优化,抵消了部分成本压力,避免终端售价激增。曝苹果A20芯片采用台积电2nm工艺 苹果A20芯片性能将有哪些提升

 当2026年秋季iPhone 18 Pro握入掌心时,用户触摸的不仅是台积电2纳米工艺的17亿个纳米片晶体管,更是一个从实验室参数到真实体验的技术奇点。A20芯片的进化轨迹揭示着移动计算的未来法则:性能竞赛正让位于能效博弈,硬件升级需转化为体验质变,而终极战场永远是用户指尖的温度与时间。
